Fraňkův, Hejtmannův, Němcův mlýn

tisk doplnit kartu

Identifikační údaje

Kompletní ikonografie

Název mlýna

Čp.

305

Bývalé čp.

46 a 7

Ulice

Modřínová

Lokalita (vesnice, město)

Nová Včelnice

PSČ

378 42

Okres

Jindřichův Hradec

Katastrální území

Nová Včelnice

GPS

49° 13' 16.7'', 15° 3' 56.8''

Mapová značka

Mlýn bez funkčního vodního motoru

Stručný popis

Ve vodní knize Okresního úřadu v Kamenici nad Lipou je v prvním zápisu uvedeno, že v r. 1860 bylo vydáno povolení ke stavbě mlýna o dvou složení a stoupách. Časem byla postavena pila a její zakázky na řezání pražců pro potřeby železnice umožnily další rozkvět mlýna. V roce 1925 byla vodní kola nahrazena Francisovou turbínou o cca 14 ks. V roce 1944 byl povolen provoz i druhé Francisovy turbíny. Po druhé světové válce byl mlýn zabrán a využíván jako strojní traktorová stanice a pila. Po roce 1989 byl celý objekt předán potomkům posledního mlynáře a upraven pro bydlení a podnikání

Poloha vůči obci

Na jižním okraji Nové Včelnice

Vodní tok

Kamenice

Číslo kulturní památky

Webové stránky

Přístupnost

nepřístupný

Historie

Obecná historie:

Stavební povolení ke stavbě mlýna o dvou složeních a dvou stoupách bylo vydáno v roce 1860. Nejdéle v roce 1925 bylo vodní dílo upraveno instalací turbíny, druhá turbína byla doplněna v roce 1944. V areálu mlýna fungovala i pila.

Historie mlýna obsahuje událost z období:

Novověk C – od zrušení poddanství (1848–1913)

V roce 1860 vydáno táborským krajským úřadem povolení ke zřízení mlýna o dvou složeních a stoupách.

Události

První písemná zmínka o existenci vodního díla
Vznik mlynářské živnosti

První světová válka (1914–1918)

SokA Pelhřimov, Fond OÚ Kamenice n.L., inv.č.828
Výkaz mletí 1.7.1917-31.8.1918, semleto 178,24 q obilí, kapacita 30-32 q/týden, mlynářka J. Hejtmanová.(pep)

Hospodářský typ mlýna

Námezdní

První republika (1919–1938)

SEZNAM A MAPA VODNÍCH DĚL REPUBLIKY ČESKOSLOVENSKÉ
Stav koncem roku 1930, Sešit 12, V Praze 1932
Okresní finanční ředitelství Tábor/Důchodkový kontrolní úřad Kamenice nad Lipou

Název toku: Kamenička říčka
Obec, čp. : Včelnice 46
Podnikatel: Václav Froněk
Druh živnosti: mlýn a pila

Hospodářský typ mlýna

Námezdní

Příjmení mlynářů působících na mlýně:

Němec
Hejtman
Franěk
Froněk

Historie mlýna také obsahuje:

Držitelé mlýna v chronologickém sledu

1930 Václav Froněk

1939 - Václav Franěk (RR)

Přepis z literatury, vyprávění pamětníků apod.
Zobrazit více

Přepis z pramenů: inventář, nájemní či kupní smlouva, výpisy z matrik aj.

Částečný výpisy z matrik fary Nová Včelnice.
https://digi.ceskearchivy.cz/DA?menu=0&doctree=1nrnj&id=5948
Josef Němec mlynář ve Včelnici čp.7 a Kateřina roz. Truhlářová ze Včelnice
*1856 Johana
*3.8.1870 Valentin
*9.10.1875 Albína
*11.6.1877 Antonín +17.2.1880
Vojtěch Hejtman mlynář ve Včelnici čp.46 a Johana roz. Němcová (*1856; +1.81927 Košice SR) ze Včelnice čp.8
*2.12.1880 Františka +19.12.1880
*2.12.1880 Barbora
*17.11.1882 František
*20.2.1886 Albína +24.4.1886
*7.1.1896 Marie
Václav Franěk (*14.9.1891; +1953) mlynář, syn Vojtěcha Fraňka mlynáře z Lišova čp.200 a oo24.5.1921 Marie roz. Hejtmanová

Mlýn je vyobrazen na:

Předměty spojené s osobou mlynáře a provozu:

reklama, inzerát

Architektura

Stav nemovitosti

částečně adaptován

Stav nemovitosti k datu

05 2017

Dochováno

Typologie podle urbanistického prostředí

venkovský

Charakter mlýna podle síly vodního toku

mlýn na potoku (50 - 1000 l/s)

Dispoziční typ mlýna

mlýnice a dům pod jednou střechou, avšak dispozičně oddělené

Stavební etapy

Dominantní stavební konstrukce

zděná

Podlažnost

jednopatrový

Dispozice, slohové zařazení – popis

Jde o čtyřstranný areál situovaný nad ohybem Kamenice. Mlýn je situován v jihozápadním boku, čelo k východu s vjezdem uzavírají další obytné části, v severovýchodní části se nacházejí hospodářské objekty, v severozápadní části dvůr uzavírá stodola. Pila se nacházela při severozápadním rohu areálu.

Historické stavební prvky – exteriér

dveře
okno

Historické stavební prvky – interiér

Technologické vybavení

Stav mlýnské technologie

zcela bez technologie aj.

Stav mlýnské technologie – popis

Vodní kniha OÚ v Kamenici nad Lipou, číslo položky 56 (výpis)

Obě vodní kola mají po 4 m průměru a po 80 cm šířky. Kameny mlýnské mají v průměru 32´´ = 84,5 cm. Obě kola jsou dvoukružní, dřevěná na spodní vodu.
Na základě řízení povolena záměna 2 stávajících kol na spodní vodu za Francisovu turbínu o vodorovném hřídeli. Turbína tato má konstrukční data:
průměr oběžného kola 0,6 m
výkon 14 ks
Zapsáno 20.10.1925
28.11.1940 – Včelnice – Nový Etynk, Václav Franěk, majitel mlýna a pily ve Včelnici čp.46, jedna Francisova turbína. Vodoprávně byla schválena stavba druhé Francisovy turbíny u mlýna čp.46 o hltnosti 260 l/s při užitečném průměrném spádu 2,4 m. Největší výkon turbíny 6,5 HP.
Turbína slouží k výrobě elektrické energie a k topným účelům a osvětlovacím mlýna. V době sucha může býti i zapojena velmi hospdárně na stroje mlýnské po případě na pilu.

5.1.1944 turbína vodoprávně kolaudována a dáno povolení k jejímu užívání.

Technologické vybavení

Žádná položka není vyplněna

Stopy po neexistující mlýnské technologii

Stavební povolení ke stavbě mlýna o dvou složeních a dvou stoupách bylo vydáno v roce 1860.
Zbytky turbínové kašny a domku

Doplňkové a další provozy

Zaniklý

pila
stoupa

Nezjištěn

výroba elektrické energie

Doplňkové a další provozy – popis

1930 mlýn a pila
Stavební povolení ke stavbě mlýna o dvou složeních a dvou stoupách bylo vydáno v roce 1860.
Stoupa o třech jamkách měla jedno dvojče a dvě stoupy samostatné "k drcení lněného semene a k výrobě krup z ječmene"
V areálu mlýna fungovala i pila. Pila se nacházela při severozápadním rohu areálu.
Vodní elektrárna vznikla na místě vodních kol přebudováním jejich lednice na spodní stavbu vodní elektrárny. Technicky jde o přístavek mlýnské budovy situovaný v jejím severozápadním rohu s železobetonovou spodní stavbou pro umístění Francisových turbín.
Vodní elektrárna je v torzálním stavu, zařízení bylo odstraněno a stavba jako celek chátrá.

Cesta vody ke mlýnu

jez
stavidlo
náhon
odtokový kanál
turbínová kašna
lednice
turbínový domek

Popis cesty vody ke mlýnu

Vodní kniha OÚ v Kamenici nad Lipou, číslo položky 56 (výpis)

Dle ohlášky z 2.1.1902 č.114 nahání se potřební voda z potoka Kamenického jezem do mlýnského náhonu as 400 kroků dlouhého. Na počátku náhonu jsou dvě stavidla po 1 m šářky. Na kola vedou dva žlaby po 1 m šířka a 30 cm hloubky, každé se stavidlem.
Výška vody měla býti stanovena v r.1861 normálem proti vodě na pravém břehu se nacházejícím. V r. 1863 mělo se odbývati jednání o zvýšení jezu. Odpadní stoka ústí 200 kroků pod mlýnem do potoka...
Zvětšením míry užívání vody stavbou druhé Francisovy turbíny stanoveno bylo maximální množství 840 l/s, z toho množství je 580 l/s na dobu časově neomezenou a 260 l/s na 60 let od právoplatnosti vodoprávního výměru.

Elektrárna: Technicky jde o přístavek mlýnské budovy situovaný v jejím severozápadním rohu s železobetonovou spodní stavbou pro umístění Francisových turbín. Pod prostorem bývalé pily se nachází systém náhonů k turbínám včetně jalového přepadu.

Vodní motory

Typturbína Francisova

StavZaniklý

Výrobce

PopisNejdéle v roce 1925 bylo vodní dílo upraveno instalací turbíny, druhá turbína byla doplněna v roce 1944.
1930: Počet a druh vodních motorů: 1 Francisova turbína
hltnost 0,58 m3/s
spád 2,4 m
Normální výkon v ks: 14,5

Typturbína Francisova

StavZaniklý

Výrobce

Pomocné motory a generátory

Žádná položka není vyplněna

Historické technologické prvky

Prameny

Literatura / Internet

AutorDigiArchiv SOA v Třeboni

NázevMatriky fary Nová Včelnice

Rok vydání

Místo vydání

Další upřesnění

Odkazhttps://digi.ceskearchivy.cz/DA?menu=0&doctree=1nrnj&id=5948

Datum citace internetového zdroje21.5.2017

AutorDigiArchiv SOA v Třeboni

NázevMatriky fary Nová Včelnice

Rok vydání

Místo vydání

Další upřesnění

Odkazhttps://digi.ceskearchivy.cz/DA?menu=0&doctree=1nrnj&id=5948

Datum citace internetového zdroje21.5.2017

AutorMinisterstvo veřejných prací

NázevSEZNAM A MAPA VODNÍCH DĚL REPUBLIKY ČESKOSLOVENSKÉ

Rok vydání1932

Místo vydáníPraha

Další upřesněnísešit 12 (Tábor), s. 11

AutorPetr Valeš, Jarmila Válková, Eva Prouzová

NázevPutování kouzelnou Vysočinou - „Řeka Kamenice vypravuje...“,

Rok vydání2008

Místo vydáníBeroun

Další upřesnění

Odkaz

Datum citace internetového zdroje

Prameny

Žádná položka není vyplněna

Ikonografie

Základní obrázky

Historické mapy

Současné fotografie - exteriér

Současné fotografie - exteriér - detaily stavebních prvků

Současné fotografie - vodní dílo

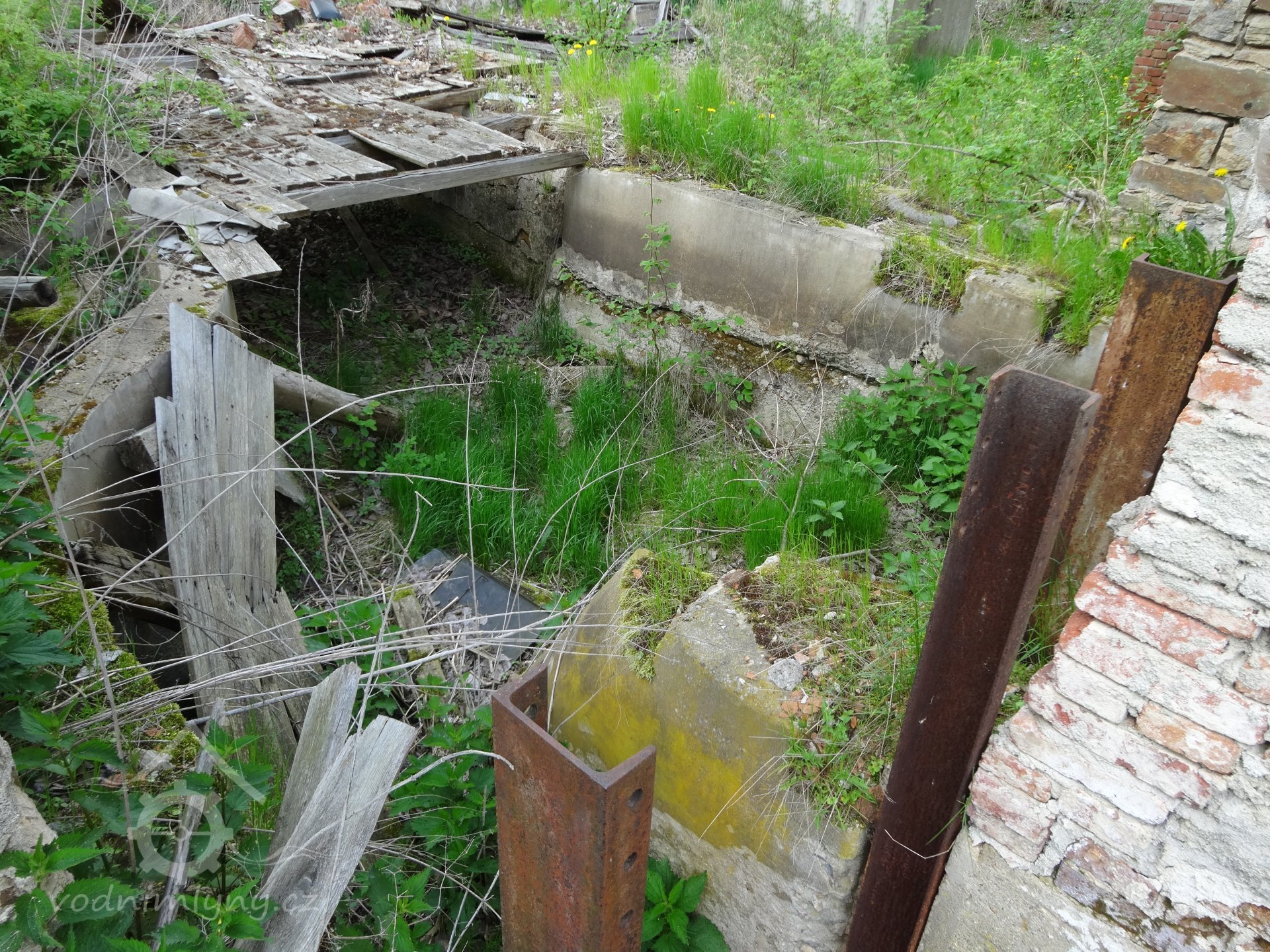

Pohled do turbínové kašny, vpravo železné profily vedoucí stavidla pro turbíny, 16.5.2017, © pepino, (Prvky na obrázku: náhon)

Mlýnice jako zadní část budovy mlýna, dveře z mlýnice k odtokovému kanálu, turbínový domek pro první turbínu postaven až do výše střechy mlýna, přistavek pro druhou turbínu se již rozpadá, 16.5.2017, © pepino, (Prvky na obrázku: turbínový domek)

Turbínový domek pro první turbínu byl přistaven k mlýnici nad lednicí, v čele okno nad odtokovým kanálem. Rozpadající se zdivo je zbytek přístavku nad druhou turbínou, železné profily vedly stavidla druhé turbíny. V levé části snímku byla jalová strouha., 16.5.2017, © pepino, (Prvky na obrázku: turbínový domek)
